Name: อัตโนมัติ CNC นิวเมติก PCB Router สำหรับ Rigid Printed Circuit Board
Brand: Shenzhen GSP Greenhouse Spare Parts Co.,Ltd
SKU: YSV-5A
Price: Negotiable USD
Availability: InStock

บ้าน ผลิตภัณฑ์บานเลื่อนอัตโนมัติมอเตอร์

อัตโนมัติ CNC นิวเมติก PCB Router สำหรับ Rigid Printed Circuit Board

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	YUSH
ได้รับการรับรอง:	CE,ROHS, FCC
หมายเลขรุ่น:	YSV-5A

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชุด
ราคา:	business negotiation
รายละเอียดการบรรจุ:	กรณี plywooden
เวลาการส่งมอบ:	5-10 วัน
เงื่อนไขการชำระเงิน:	งานเก่า . โกง
สามารถในการผลิต:	ชุดละ 1000 ชุดต่อสัปดาห์

ติดต่อ

รายละเอียดสินค้า

ป้องกันมอเตอร์:	มีฟังก์ชั่นป้องกันความร้อนสูงเกินไป, โอเวอร์โหลด, แรงดันต่ำ	ความแม่นยำในการตัด:	0.1mm
ขนาด PCB (สูงสุด):	322mm*322mm	ความสามารถในการทำซ้ำตำแหน่ง:	0.001mm
วิชั่นซิสเต็ม:	CCD AOTU ชดเชย	คอมพิวเตอร์:	(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G)
แกนหมุน:	50000 รอบต่อนาที / นาที	ความแม่นยำในการตัด:	0.01mm
เน้น:	PCB Depaneling Router , PCB Router Machine

เราเตอร์ CNC PCB แบบนิวเมติกอัตโนมัติสำหรับแผงวงจรพิมพ์แข็ง

รายการอะไหล่เครื่องจักร

I. ฮาร์ดแวร์
สปินเดิล	แกนหมุนและอินเวอร์เตอร์ของ Morning Star
CCD	กล้องอุตสาหกรรม Sony 520 line
เลนส์	คอมพิวเตอร์ EX2C
สกรู	นำเข้าบอลสกรูดินแม่นยำ TBI
แนะนำ	HIWIN ขยับขยายรางนำเชิงเส้นที่นำเข้า
เครื่องยนต์	JiaBao LCF Series
การ์ดควบคุม I/O	HFC PCI-9074
การ์ดควบคุมคนขับ	HFC PCI-9074
การ์ด I/O	PCI-9074-64 ชิ้น/-38 ชิ้น
การล้างข้อมูลแบบคงที่	STATIC-ST401A ซีรีส์
คอมพิวเตอร์	(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1GDDR/80G)
อินเทอร์เฟซเครื่อง	AOC LCD17", เมาส์โลจิเทค
2. ซอฟต์แวร์
ระบบควบคุม	Windows XP Professional (Service3,v.3244)
การดำเนินงาน GUI	Windows XP ภาษาจีน
โปรแกรมแก้ไข	อินไลน์
ระบบการมองเห็น	CCD AOTU ชดเชย
ระบบควบคุม	เวอร์ชัน F 1.0.2

พารามิเตอร์ประสิทธิภาพ

โดยรวม
ขนาด (กว้าง * ลึก * สูง)	1220mm1450mm1420mm
น้ำหนัก	550KG
ชดเชยความสูง	60~110mm
ผู้ปลุกปั่น
ประเภทมอเตอร์	JiaBao ซีรีส์
ความสามารถในการทำซ้ำตำแหน่ง	0.001mm
พื้นที่ทำงานของแกน (สูงสุด)	680mm360mm50mm
สถานีงาน
การตรึง PCB	มาตรฐานความเชี่ยวชาญ
PCB กำลังโหลด / ขนถ่าย	คู่มือ
ขนาด PCB (สูงสุด)	322mm*322mm
PCB หนา (สูงสุด)	5mm
Fixturing
การตรึงความแข็งแกร่ง	มาตรฐาน
ฟิกซ์เจอร์ ฟิกซ์ติ้ง	เครื่องจักร
มอเตอร์แกนหมุน
พลัง	400W
แกนหมุน	50000 รอบต่อนาที / นาที
ปกป้อง	ระบายความร้อนด้วยตนเอง / ลม
เปลี่ยนเครื่องตัด	ความเชี่ยวชาญ
ความสามารถในการกำหนดเส้นทาง
ความเร็วในการตัด (สูงสุด)	100 มม. / วินาที
ความเร็วในการขับขี่ (สูงสุด)	3000mm/วินาที
ความแม่นยำในการตัด	0.01mm
ระบบสูญญากาศ
พลังสูญญากาศ	2.2KW AC 380V
เครื่องดูดฝุ่น	ลูกดิ่ง
สาธารณูปโภค
พลัง	2.2KW AC380V
การจ่ายอากาศ	2~5KG/cm2
การเขียนโปรแกรม
โปรแกรมแก้ไข	อินไลน์
แก้ไขฟังก์ชัน	เส้น โค้ง วงกลม U-curve
การจัดเก็บโปรแกรม	HDD
ระบบการมองเห็น	CCD สี SONE
ออฟเซ็ตหัวกัด	AUTO
การตั้งค่าสูญญากาศ	AUTO
จอภาพการทำงาน
ตัวบ่งชี้	ตัวบ่งชี้สถานะเครื่อง
ตรวจสอบเครื่องมือ	อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ ใช้เวลาในการทดสอบ
ป้องกันมอเตอร์	มีฟังก์ชั่นป้องกันความร้อนสูงเกินไป, โอเวอร์โหลด, แรงดันต่ำ
มอเตอร์โอเวอร์โหลดเช็ค	มีโอเวอร์โหลด, สายปกติ, ฟังก์ชั่นป้องกันแรงดันต่ำ
เวลาที่ใช้เครื่องมือ	อายุการใช้งานของเครื่องมือตรวจจับอัตโนมัติ
สถิติข้อมูล	รูปแบบกระดานแบบแยกส่วน การนับแบบแยก วิธีการนับแบบต่างๆ
บันทึกข้อผิดพลาด	ซอฟต์แวร์บันทึกหน่วยความจำการเตือนทั้งหมดของเครื่องจักรโดยอัตโนมัติ
สาม.ความแม่นยำ
ความแม่นยำของแกน	0.001mm
ความแม่นยำในการตัด	0.1mm
IV.ความปลอดภัย
ปกป้องพื้นที่ทำงาน	มีสี่ปิดผนึกป้องกัน
เซ็นเซอร์ประตู	ไมโครสวิตช์เซ็นเซอร์ประตูนิรภัยด้านหน้าและด้านหลัง (อุปกรณ์เสริม)
ปุ่มหยุดฉุกเฉิน

คำอธิบายฟังก์ชัน

ภาพซูมเข้า X10 ทำให้การเขียนโปรแกรมง่ายขึ้น & เพิ่มความแม่นยำในการตั้งค่าจุด

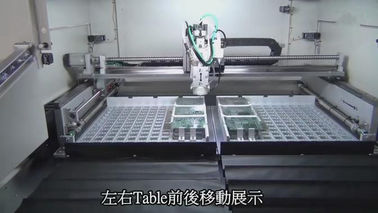

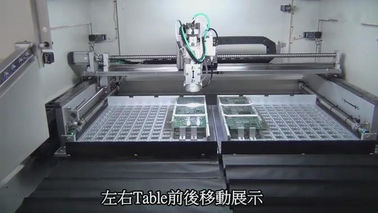

โต๊ะเลื่อนสองตัวช่วยให้สามารถเคลื่อนย้ายเข้าและออกได้พร้อมกัน เพื่อลดเวลาการยึดเกาะเพื่อผลผลิตที่ดีขึ้น
ระบบออฟเซ็ต AUTO MARK ภาพ CCD สามารถตรวจสอบและจำลองเส้นทางหรือเส้นทางเพื่อลดข้อผิดพลาดที่ไม่จำเป็นก่อนตัด
บิต routng จะยกและเลื่อนไปยังจุดที่ตั้งโปรแกรมไว้ถัดไปโดยอัตโนมัติ จากนั้นจึงตัดเพื่อยืดอายุของบิตการกำหนดเส้นทาง
การออกแบบอุตสาหกรรมประตูนิรภัย
ภาพ CCD สามารถตรวจสอบและจำลองเส้นทางหรือเส้นทางเพื่อลดข้อผิดพลาดที่ไม่จำเป็นก่อนตัด
